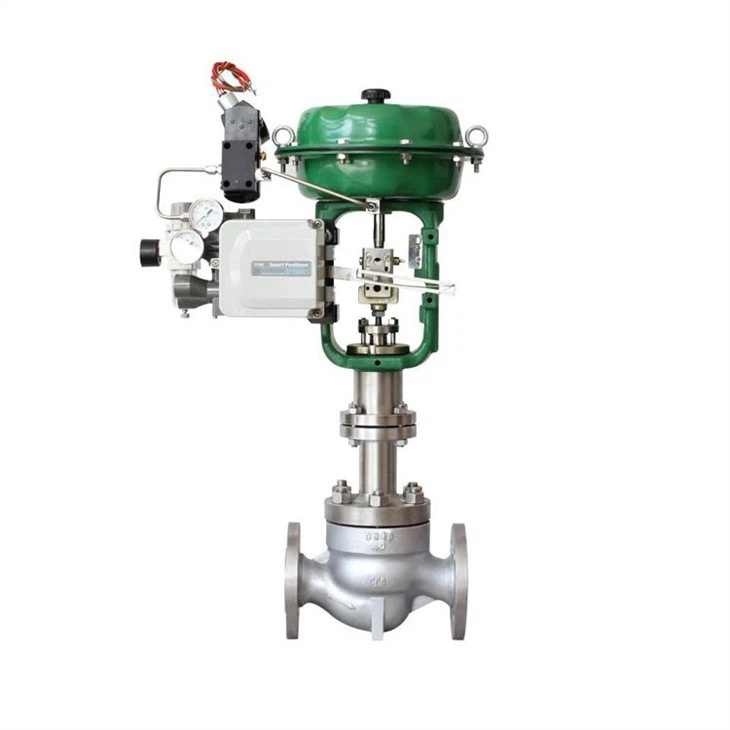

Клапан регулировки давления Fisher
Описание& Функции
Односедельный регулирующий клапан с клеткой (аналог" Fisher") имеет конструкцию с направляющей клеткой и плунжер с балансировкой давления. Он подходит для приложений с относительно высоким перепадом давления. Сбалансированное уплотнительное кольцо заменяет верхнее седло, заменяя традиционную двухседельную конструкцию клетки на односедельную. Это усовершенствование значительно повысило класс отсечки клапана клетки. В плунжере используется конструкция со сбалансированным давлением, сила открывания и закрывания низкая, а среда в рабочих условиях с высоким перепадом давления может регулироваться с помощью относительно небольшого усилия привода. Он широко используется для регулирования жидкости на трубопроводах со средними и низкими температурами, а также средним и низким давлением, которые требуют хорошей динамической устойчивости. Обладая такими характеристиками, как хорошая герметичность, высокий допустимый перепад давления, направляющая клетки, большая направляющая площадь, хорошая стабильность и компактная конструкция. Во всем диапазоне нагрузок обеспечьте необходимое количество распыления точно в соответствии с требованиями схемы управления.
● При работе в условиях высокого падения давления (максимальное давление будет 32 МПа или 4641 фунт / кв. Дюйм), сборка трима не будет повреждена.
● Надежная и стабильная работа.
● Плотная отсечка предотвратит повреждение клапана или оборудования, расположенного ниже по потоку (например, турбины и системы трубопроводов высокого давления).
Характеристики
Размерный ряд | Материал корпуса |
1 1/2" -16" DN40-DN400 | WCB, WC6, CF8, CF8M, CF3, CF3M и т. Д. |
Номинальное давление | Материал штекера |
Класс150-Класс600 | CF8, CF8M, CF3, CF3M и т. Д. |
Конечное соединение | Материал седла |
Фланец (FF, RF, RJ), стыковая сварка | F6a, STL6, 304, 316, Хастеллой, Монель и др. |
Стиль структуры | Материал стержня |
Одноместное сиденье, двухместное сиденье, рукавного типа | A182 F6a, 410, 420, 304, 316, 17-4PH, F11 и т. Д. |
Варианты привода | Стандарт дизайна |
Пневматический, Электрический | IEC60534 |
Диапазон температур | Лицом к лицу Стандарт |
-196℃~570℃ | МФД |
Стандарт подключения | Стандарт утечки |
Сверление фланца: ANSI / ASME B16.5, HG / T20592 Стыковая сварка: ASME B16.25, GB / T 12224 | ANSI B16.104 |
Марка | DAGO или OEM |
Контрольная работа | 100% количество проверено перед доставкой |
Гарантия | 12 месяцев с даты отгрузки или договорная |
MOQ | 1 комплект |
Образец | Имеется в наличии |
Цвет | Требуется заказчик или производитель по умолчанию |
Упаковка | Пластиковый пакет, завернутый внутрь, мореходный деревянный ящик снаружи |
Сертификат | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Сертификат испытаний мельницы |
Страна происхождения | Чжэцзян, Китай |
Код ТН ВЭД | 848180 (универсальный), 8481804090 (Китай) |
Порт | Шанхай или Нинбо |
Условия оплаты | Т / Т, Л / К, западное соединение |
