Описание& Функции

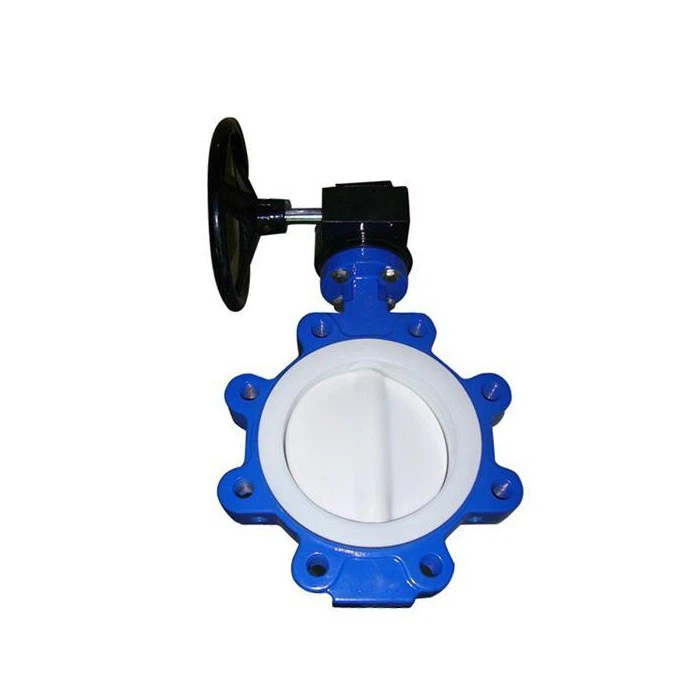

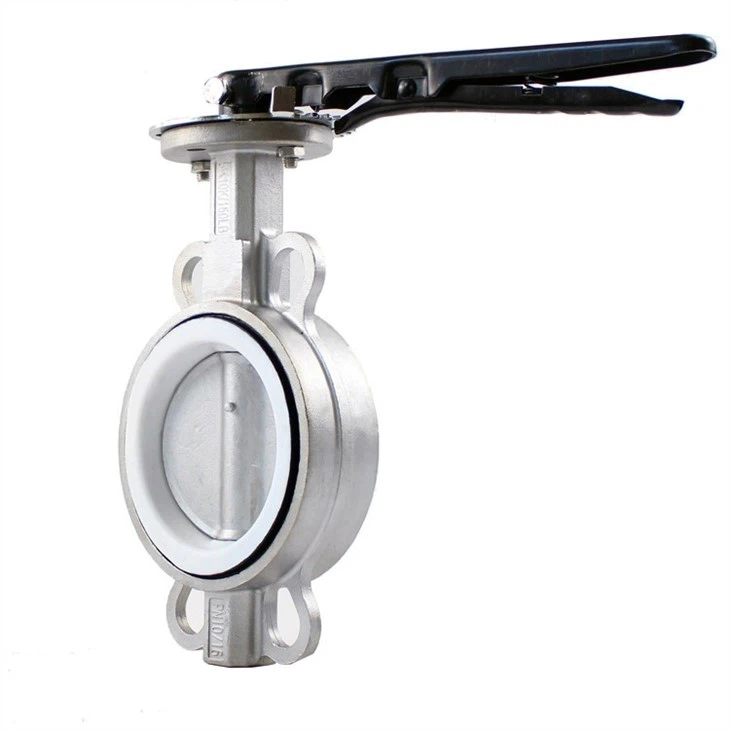

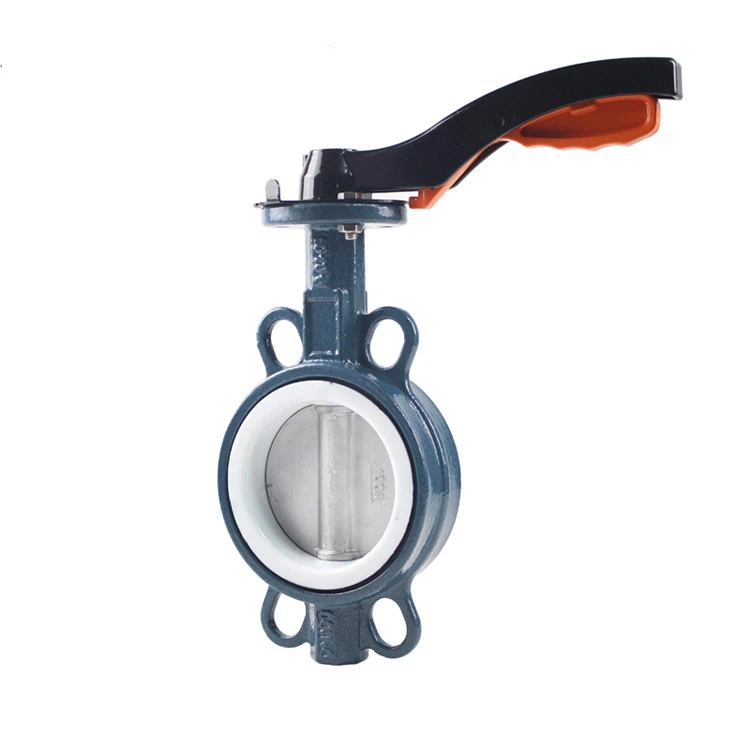

Дисковый затвор с футеровкой из ПТФЭ использует пластину-дроссельную заслонку, на которой шток клапана вращается вместе, в качестве открывающей и закрывающей части для открывания, закрывания и регулировки клапана. Конструкция корпуса состоит из двух частей и фиксирующая футеровка из PFA для полной герметизации диска, ISO монтажная площадка для привода, двустороннее уплотнение и материал футеровки могут использоваться для PTFE / PFA / FEP / ETFE / PO / PP и т. д. Клапан-бабочка с футеровкой из PTFE может применяться для различных концентраций серной кислоты, соляной кислоты, плавиковой кислоты. кислота, царская водка и различные органические кислоты и сильные кислоты.

● Клапан-бабочка с футеровкой из ПТФЭ отличается небольшими размерами, малым весом, простой конструкцией и т. Д.

● Конструкция гильзы с пазом обеспечивает стабильное позиционирование.

● Простая конструкция, небольшие размеры, легкий вес. Легкая разборка, установка и обслуживание.

● Он легкий, а пластину «бабочка» можно повернуть на 90 градусов, чтобы реализовать процесс открывания и закрывания.

● Он течет в обоих направлениях и может использоваться при максимальном рабочем давлении.

● Поскольку на пластины-бабочки с обеих сторон вращающегося вала действует одинаковая сила, а крутящий момент противоположный, момент открытия и закрытия невелик.

Характеристики

Размерный ряд	Материал корпуса
2" -48" DN50-DN1200	Ковкий чугун, WCB, CF8, CF8M
Номинальное давление	Материал диска
Класс 125-Класс 150 PN10-PN16	Ковкий чугун, WCB, CF8, CF8M, Al-бронза C958
Конечное соединение	Материал седла
Фланец, вафля, проушина	Тефлон, ПТФЭ, F46
Стиль структуры	Материал стержня
Полный порт, концентрический	SS416, SS410, SS304, SS316
Варианты привода	Стандарт дизайна
Ручной, Червячный, Пневматический, Электромоторный	MSS SP-67, API609, EN593
Диапазон температур	Лицом к лицу Стандарт
-29℃~150℃	GB12221, API609, MSS SP-68, ISO5752, EN558-1
Стандарт подключения	Стандарт испытаний
Сверление фланца: EN1092-1, ANSI B16.5, BS4504.	GB / T13927, API609, API598; ISO 5208, BS EN12569

Марка	DAGO или OEM
Контрольная работа	100% количество проверено перед доставкой
Гарантия	12 месяцев с даты отгрузки или договорная
MOQ	1 комплект
Образец	Имеется в наличии
Цвет	Требуется заказчик или производитель по умолчанию
Упаковка	Пластиковый пакет, завернутый внутрь, мореходный деревянный ящик снаружи
Сертификат	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Сертификат испытаний мельницы
Страна происхождения	Чжэцзян, Китай
Код ТН ВЭД	848180 (универсальный), 8481804090 (Китай)
Порт	Шанхай или Нинбо
Условия оплаты	Т / Т, Л / К, западное соединение
