Описание& Функции

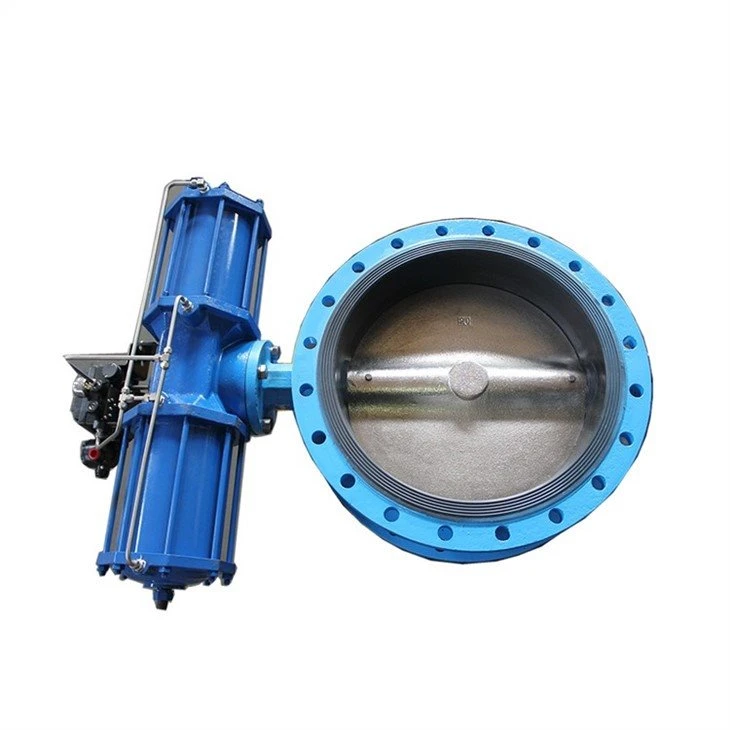

Пневматический регулирующий дроссельный клапан состоит из пневматического привода и дроссельной заслонки. В этом клапане используется конструкция с тройным эксцентриком для предотвращения износа седла клапана, что обеспечивает его отличную производительность, низкие затраты на техническое обслуживание и более длительный срок службы. Он в основном используется для отключения переключателя, пропорциональной регулировки, аварийного отключения и т. Д. Клапан-бабочка широко используется в пищевой, химической, нефтяной, электроэнергетической и других отраслях промышленности.

● Пневматический регулирующий дисковый затвор маленький и легкий, легко разбирается и ремонтируется, его можно установить в любом положении.

● Этот клапан имеет простую и компактную конструкцию, небольшой рабочий крутящий момент, быстрое открытие при повороте на 90 ° и хорошие характеристики регулировки.

● Имеет сохраняемую снаружи противовыбросовую конструкцию и внешний индикатор положения диска.

● Он имеет сферическую форму, что улучшает характеристики уплотнения и продлевает срок службы клапана.

Характеристики

Размерный ряд	Материал корпуса
2 ГГ quot; -80 ГГ quot; DN50-DN2000	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB и т. Д.
Номинальное давление	Материал диска
Класс150-Класс600 PN6-PN100	WCB, CF8, CF8M, CF3, CF3M, WC6, LCB и т. Д.
Конечное соединение	Материал седла
Фланец (FF, RF, RJ), пластина, проушина, стыковая сварка	SS304 (L) + Графит, SS316 (L) + Графит, NBR, PTFE, EPDM, RPTFE
Стиль структуры	Материал стержня
Полный проход, тройной эксцентрик, двойной эксцентрик, концентрический	17-4PH, SS410, SS304, SS316, F51, F53
Варианты привода	Стандарт дизайна
Пневматический	API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071
Диапазон температур	Лицом к лицу Стандарт
-29℃~800℃	ANSI B16.10, MSS SP-68, EN558-1, JIS B2002
Стандарт подключения	Стандарт испытаний
Сверление фланца: ASME B16.5, ASME B16.47, EN1092 JIS B2220, ГОСТ 12815	API598, EN12266.1, JIS B2003

Марка	DAGO или OEM
Контрольная работа	100% количество проверено перед доставкой
Гарантия	12 месяцев с даты отгрузки или договорная
MOQ	1 комплект
Образец	Имеется в наличии
Цвет	Требуется заказчик или производитель по умолчанию
Упаковка	Пластиковый пакет, завернутый внутрь, мореходный деревянный ящик снаружи
Сертификат	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Сертификат испытаний мельницы
Страна происхождения	Чжэцзян, Китай
Код ТН ВЭД	848180 (универсальный), 8481804090 (Китай)
Порт	Шанхай или Нинбо
Условия оплаты	Т / Т, Л / К, западное соединение

горячая этикетка : дроссельная заслонка с пневматическим управлением, Китай, поставщики, производители, завод

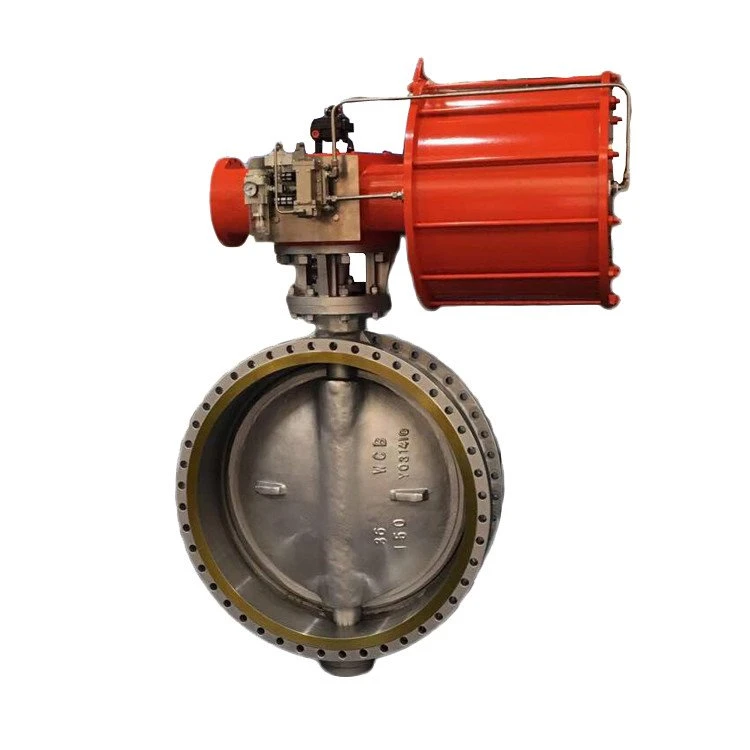

Пневматический регулирующий клапан-бабочка
